工程概況

　　污水站的廢氣主要為厭氧反應產生H2S、氮、硫醇、硫醚類氣體，導致有異味產生，需要采用封堵的方式對污水處理的異味收集處理，解決污水處理站異味對環境的影響。以下是以一污水站除臭項目為例，講解污水站異味消除的解決方案。

　　本設計方案污水站主要產生臭氣的工藝有初沉池，二沉池、氣浮池、A池、SBR池、污泥濃縮池，本方案需要分別對上述污水處理單元進行加蓋設計對其氣體進行收集，收集后的氣體進行集中處理，配合相應設計配套的設備基礎制作，設備安裝，電器安裝，系統運行調試。

　　設計說明

　　污水除臭工藝介紹

　　針對現場情況，廢氣為高濕氣體，溫度較高，廢氣主要為氨氣、硫化氫、甲硫醚、甲硫醇、臭氣等氣體。針對此類廢氣主要有以下幾種處理方法：

　　洗滌法

　　洗滌處理臭氣的設施應包括洗滌塔、洗滌液循環系統、投藥系統、電氣控制系統、除霧裝置等。洗滌法應根據惡臭氣體的成份、濃度和排放標準，設置水洗、酸洗、堿洗、氧化等洗滌階段并選擇水或含酸堿、化學氧化劑和助溶劑等的洗滌劑，且應符合下列規定：

1. 　    1.容量大、選擇性高;

2.


   　　2.飽和蒸汽壓低、沸點高、熱穩定性好;

3.


   　　3.不易起泡、黏性小;

4.


   　　4.化學穩定性好，腐蝕性小、無毒、價廉易得;

5.


   　　5.洗滌產生的富液易于綜合處理。

　　生物法

　　根據惡臭氣體的性質、濃度選擇適宜的生物除臭反應器。生物過濾和生物滴濾工藝，空塔停留時間不宜小于 15s，空塔氣速不宜大于 200~500m/h，單層填料層高度不宜c過 3m。在寒冷地區宜適當增加生物處理裝置的空塔停留時間

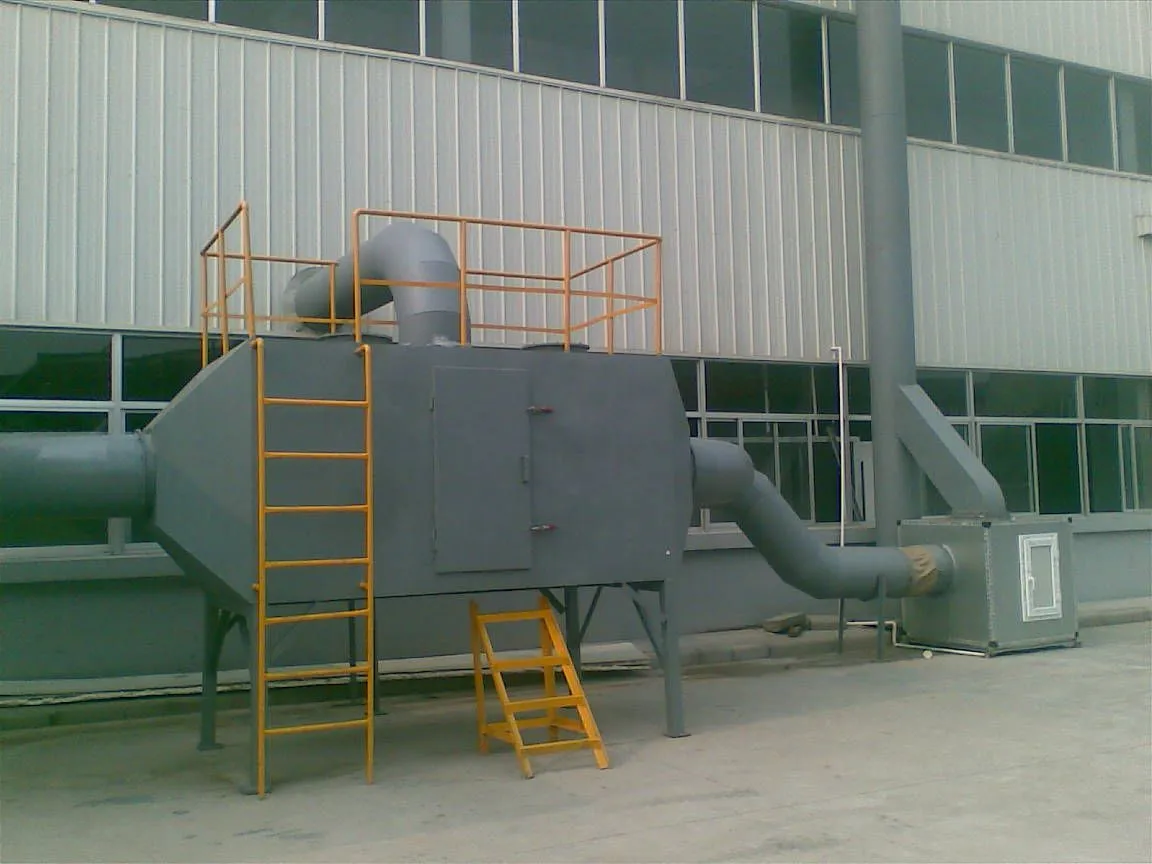

　　活性炭吸附法

　　活性炭吸附宜用于進氣濃度較低的除臭處理?；钚蕴课匠粝到y(tǒng)，應符合下列規定：

1. 　　1.應去除臭氣中的顆粒物;

2.


   　　2.應根據臭氣排放要求和活性炭吸附容量等因素確定活性炭的再生次數和更換周期;

3.


   　　3.臭氣溫度不宜高于 80 ℃;

4.


   　　4.臭氣濕度過高時，應增加除濕措施;

5.


   　　5.活性炭料宜采用顆?；钚蕴?，顆粒粒徑宜 3~4mm，孔隙率宜為0.5-0.65，比表面積不宜小于 900 m2/g;

6.


   　　6.活性炭層的填充密度宜為 350-550 kg/m3;

7.


   　　7.活性炭可采用分層并聯布置方式。

　　等離子處理

　　等離子體法處理惡臭氣體的可燃成分濃度應低于爆炸下限。等離子體反應區采用耐腐蝕和耐氧化材料。等離子體電源能穩定運行 50000h 以上。等離子體出口尾氣應考慮臭氧消除裝置。反應區氣體流速宜為 3~5m/s。

　　植物液處理

　　植物液現場空間霧化處理適用于空間難以封閉場合的臭氣控制或改善操作環境。植物液應滿足無毒、無燃燒性、無刺激性等要求，宜根據處理臭氣的成分選擇相應的產品。植物液也可結合洗滌塔進行處理，植物液洗滌除臭系統，應符合下列規定。系統組成包括洗滌塔(包括除霧器)、循環系統、給排水系統、加液系統及控制系統; 宜采用適合洗滌法處理的植物液;植物液洗滌塔宜采用填料塔型式。

　　工藝選擇

　　根據對現場的考察以及與業主的溝通，此廢氣主要來自工業廢水在治理過程中產生的高濕高溫氣體，氣體含水份較高，在現場可明顯感覺到熱氣，主要為含污染物的蒸汽，針對此現象及廢氣檢測數據我司主要采取三級化學洗滌法即酸性化學洗滌+氧化化學洗滌+堿性化學洗滌，使污染物排放達到《惡臭污染物排放標準》中相關排放標準。

　　根據對廢氣成分的分析，主要為酸性、堿性及有機類廢氣，氣體濃度不高，但氣體均為惡臭類氣體，人可明顯感覺惡臭味。因硫化氫顯酸性，極易與氫氧化鈉溶液發生中和反應，工程上氫氧化鈉溶液為性價比較高的吸收液，處理效率95%以上。氨氣為較常見的惡臭類氣體，氨氣極易溶液水，水溶液呈弱堿性，在與酸性吸收液接觸傳質效率高，反應速度快，對氨氣的處理效率在99%以上。因氣體中含有較多的甲硫醇，甲硫醚類有機氣體，普通酸堿對其吸收效率較低，針對此類氣體，我司經研究發現當此類氣體處于氧化性較強的介質中去除效率較高，結合大量實驗研制針對此類有機廢氣專用藥劑，應用到噴淋塔中，效果顯zhu。

　　因廢氣成分中檢測含有甲烷氣體，濃度高于等離子設備要求的易燃易爆氣體爆炸極限，因此不建議采用等離子、UV光解設備。

　　廢氣處理設備介紹

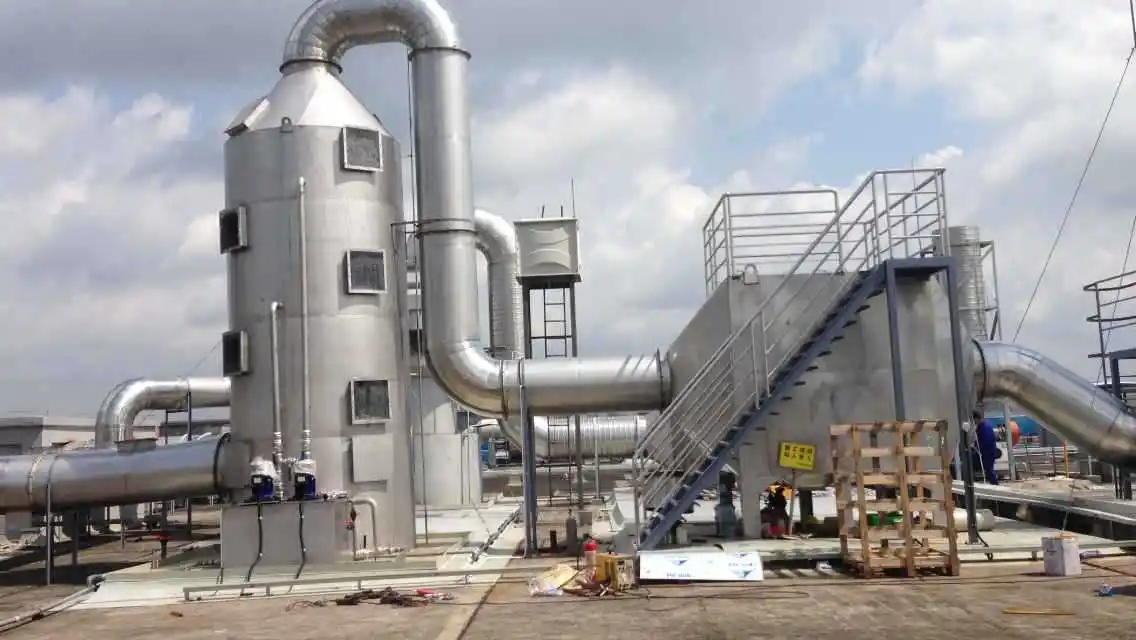

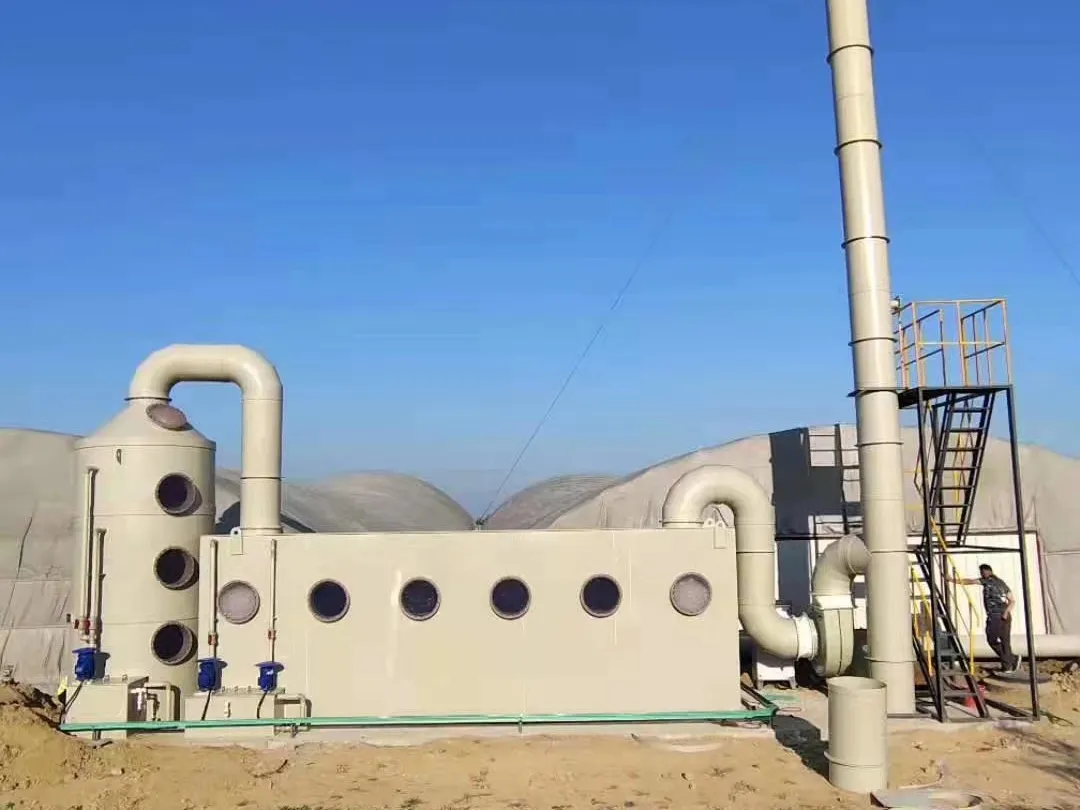

　　洗滌塔

　　洗滌塔可有效去除廢氣中含有的酸/堿性氣體，廢氣處理設備以FRP為主要材料生產。填料采用PP材質的拉西環。根據氣體吸收過程中氣液兩相在表面上進行傳質反應以及傳遞速率和比表面積成正比的原理，因此采用填料來增大兩相接觸的比表面積，使兩相充分接觸，從而達到吸收和凈化廢氣的目的。凈化后的氣體水分含量較大，使氣體通過除霧層，除霧層填料可有效吸附氣體中的水分，z后凈化后的氣體由出氣口排出。

　　洗滌塔的工作原理：洗滌塔的結構型式分為立式和臥式。

　　立式洗滌塔的工作原理為氣液兩相逆流接觸;含二氧化硫的廢氣由塔下部進口進入塔內向上運動，通過單層或多層填料，廢(尾)氣與液相充分接觸后吸收或中和，干凈的氣體經過上層的除霧層排出，從而達到吸收和凈化效果。臥式結構的工作原理為氣液兩相交叉流接觸，廢(尾)氣通過填料層段時與液相充分接觸后吸收或中和，從而達到吸收或凈化的效果。設備本身包含有洗滌塔本體、填充層、除霧層、循環水管路，及循環水箱等。

　　污水池加蓋方式

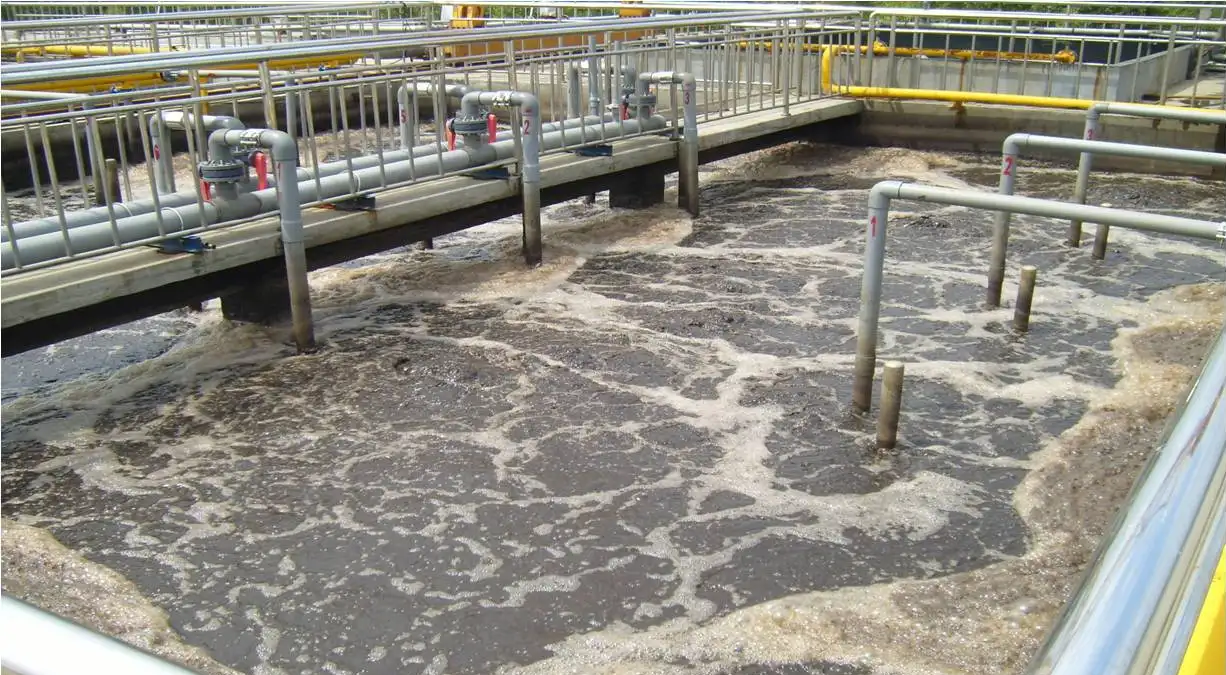

　　現場主要污水池有初沉池，二沉池，氣浮池、A池、SBR池、污泥濃縮池幾種，根據不同池體大小，形狀及密封程度采用不同的加蓋方式。

　　對于初沉池及二沉池，因池體直徑較大，宜采用反吊莫式加蓋方式，鋼支撐反吊莫具有如下特點。

1. 　　1.采用了抗腐蝕能力很強的氟碳纖膜把廢氣罩住，鋼結構在外面將膜懸吊。這樣既發揮了氟碳纖膜的抗腐蝕性能，又從根本上解決了鋼結構由于與腐蝕性氣體接觸而帶來的腐蝕問題，因而鋼結構可以按普通建筑鋼結構的防腐等級考慮進行設計，具有50年的使用壽命，發揮了鋼結構的性能，實現了結構骨架與覆蓋材料的完m結合。使用年限：膜部分15年，鋼結構部分50年;

2.


   　　2.由于膜材自重輕，而抗拉強度很大，膜結構可以從根本上克服傳統結構在大跨度(中間無支撐)建筑上實現所遇到的困難，適于大跨度的池體;

3.
   　　3.由于所有鋼支撐反吊膜結構均為密封體且膜結構造型為光滑曲面(負高斯曲面)，風荷載體型系數小，抗風等級高，可按照抵抗12級臺風設計;

4.
   　　4.膜自身防腐性能好，自重輕，對大跨度池體z具優勢，造型多樣，美觀新穎;

5.
   　　5.安裝快捷：鋼結構制作和膜體的加工都在工廠進行，加工質量得到可靠保障?，F(xiàn)場安裝時間短，減少了對場地的占用。尤其是舊池體改造項目可采取結構整體吊裝，不影響池體內部的設備運轉;

6.
   　　6.檢修方便：由于工藝上的要求，需要定期對設備維修和檢查，可以通過在邊膜上預留門(膜結構密封垂簾門或塑鋼窗)和通道的方式解決; 　　

7.
   　　7.密封性能好：所有膜材采用熱熔焊接，現場安裝的膜材片之間采用現場熱熔焊接的“二次節點密封”既保z罩體的密封，又能b證隔j內部腐蝕氣體對鋼結構的腐蝕;

   　　8.便于與現場設備管道密封連接：所有立面的膜結構均可按需要現場開洞，現場熱熔焊接恢復氣密性。

8.


   　　9.造型美觀：鋼支撐反吊膜結構具有現代建筑——膜結構的所有特點：造型飄逸美觀;自潔性能好，由于膜材表面具有PVDF自潔涂層，能有效減少膜材表面的積灰的附著力，通過自然雨水即可以得到有效清洗，其抗污能力遠遠大于其他傳統覆蓋材料，能使其長久保持亮麗的觀感;良好的光學性能;

9.


   　　10.保溫性能：?jiǎn)螌幽げ牡谋匦阅芘c磚墻相當，既可以抵抗夏季高溫，又可以防止冬季低溫?？梢詽M足除臭生物菌的生存需要。

　　11.氣浮池因設有刮泥機，為避免影響設備正常工作，采用立面+拱形結合的加蓋方式，方便操作也外形美觀，便于檢修設備。

　　12.A池及SBR池采用拱形加蓋方式，所加足使用要求，便于檢修。

　　13. 臭氣源加蓋時應能滿足污水廠正常的操作運行管理要求，應符合下列規定：

1. 　　14.滿足正常運行構筑物內部和相關設備的觀察采光要求;

2.


   　　15.應設置必要的檢修通道，加蓋不應妨礙構筑物和設備的操作維護檢修;

3.


   　　16.應設置人員進入時的強制換風或自然通風的措施;

4.


   　　17.應采取防止抽吸負壓引起加蓋損壞的措施;

5.


   　　18.應采取防止雨水在蓋板上累積的措施，

6.


   　　19.風量較大除臭空間應考慮均勻抽風和有序補風措施。
